不銹鋼噴砂工藝流程詳解

不銹鋼噴砂是一項(xiàng)精細(xì)的表面處理工藝，旨在獲得均勻的啞光質(zhì)感、提升涂層附著力或達(dá)到特定的清潔度與裝飾效果。其核心流程嚴(yán)謹(jǐn)，尤其注重避免對(duì)不銹鋼基體造成“鐵污染”。

圖：深圳百超機(jī)械輸送式自動(dòng)噴砂機(jī)

一、前期準(zhǔn)備與預(yù)處理

1、工件檢查與保護(hù)：確認(rèn)不銹鋼材質(zhì)與表面狀態(tài)。對(duì)非加工區(qū)域（如螺紋、精密面）使用專用膠帶或保護(hù)套進(jìn)行嚴(yán)密防護(hù)。

2、表面預(yù)處理：徹底清除油污、油脂及標(biāo)識(shí)。通常采用專用堿性清洗劑或有機(jī)溶劑進(jìn)行脫脂，確保表面達(dá)到完全親水狀態(tài)。此步驟是避免油污被壓入表面、保證后續(xù)處理質(zhì)量的基礎(chǔ)。

3、設(shè)備與環(huán)境準(zhǔn)備：關(guān)鍵環(huán)節(jié)。噴砂設(shè)備（包括噴槍、管路、砂缸）必須經(jīng)過(guò)徹底清理，確保無(wú)此前處理碳鋼殘留的鐵質(zhì)磨料或粉塵，以防交叉污染。作業(yè)環(huán)境應(yīng)保持干燥、獨(dú)立。

二、核心噴砂作業(yè)

1、磨料選擇（至關(guān)重要）：

（1）首選非鐵質(zhì)磨料：如棕剛玉（氧化鋁）、玻璃珠、陶瓷砂、不銹鋼丸。它們硬度高、污染小，能形成均勻的白色亞光表面。

（1）嚴(yán)格禁用：普通鋼砂、鑄鐵砂等含鐵磨料，因其會(huì)導(dǎo)致不銹鋼表面嵌入鐵顆粒，日后可能引發(fā)點(diǎn)銹，破壞其防腐性能。

2、工藝參數(shù)控制：

（1）氣壓：通常控制在0.4-0.7MPa范圍，壓力過(guò)低則效率不足，過(guò)高可能導(dǎo)致基體變形或過(guò)度切削。

（2）噴槍角度與距離：槍嘴與工件表面夾角一般保持在75°-85°，距離150-300mm，勻速移動(dòng)以確保紋理均勻一致。

（3）粗糙度控制：通過(guò)選用不同粒度（常用80#-180#）的磨料及調(diào)整參數(shù)，獲得目標(biāo)錨紋深度（Ra值）。

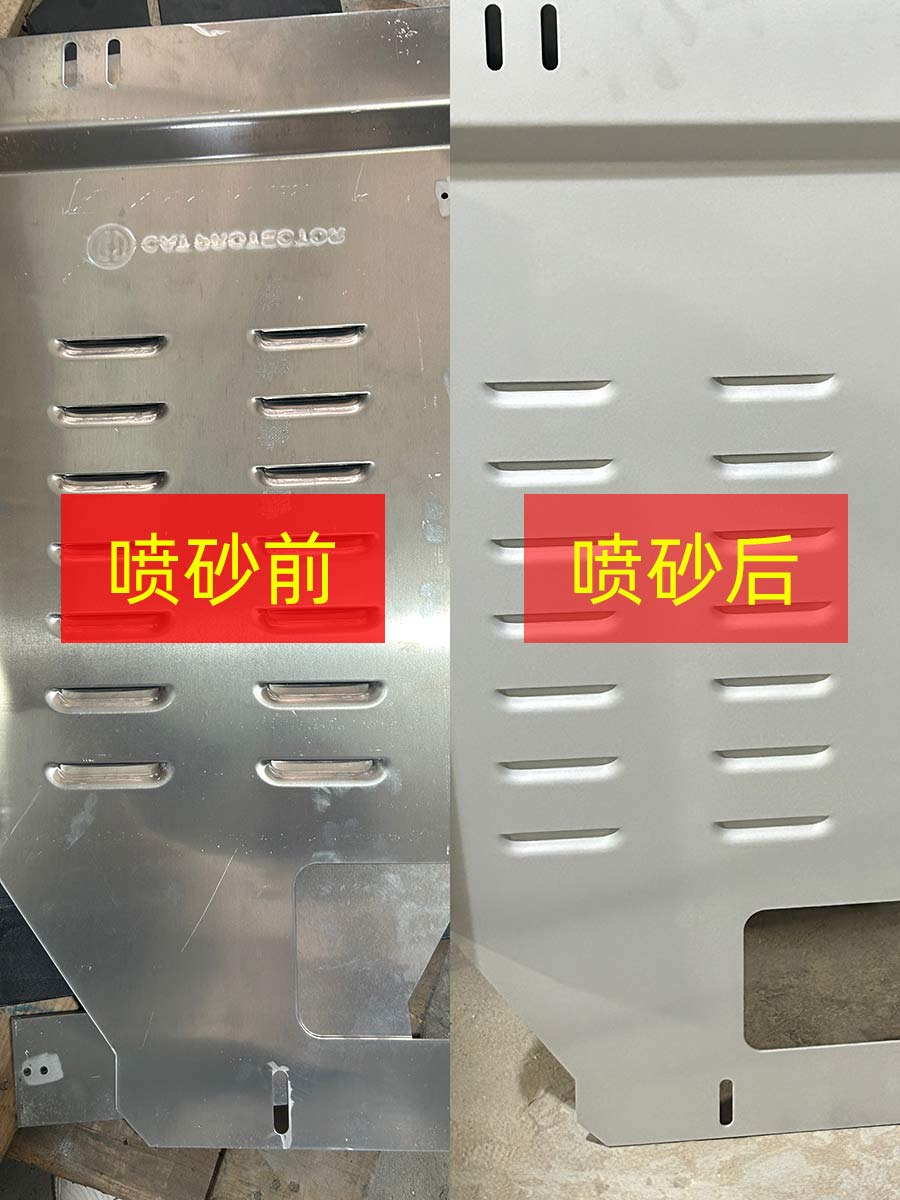

圖：深圳百超機(jī)械噴砂機(jī) 不銹鋼噴砂對(duì)比

三、后處理與質(zhì)量檢查

1、徹底清渣：噴砂后立即使用潔凈的壓縮空氣或?qū)Ｓ梦鼔m設(shè)備，清除表面所有殘留的磨料粉塵。

2、精細(xì)清理（關(guān)鍵）：對(duì)于高要求工件（如食品級(jí)、醫(yī)療級(jí)），需進(jìn)行二次鈍化處理。即使用硝酸或?qū)Ｓ免g化液清洗，以去除可能嵌入的微量鐵質(zhì)，并促進(jìn)表面形成致密鈍化膜，恢復(fù)并增強(qiáng)其耐腐蝕性。

3、最終檢驗(yàn)：

（1）目視：表面色澤均勻，呈一致的啞光銀白色，無(wú)任何可見(jiàn)油污、氧化色、銹跡或原始表面殘留。

（2）測(cè)量：使用粗糙度儀檢測(cè)表面粗糙度（Ra值）是否符合設(shè)計(jì)要求。

（3）測(cè)試：必要時(shí)可進(jìn)行鐵氰化鉀測(cè)試，檢測(cè)表面是否存在游離鐵污染。

總結(jié)：成功的不銹鋼噴砂，精髓在于“防污染”與“精細(xì)化”。從磨料的嚴(yán)格篩選、設(shè)備的專用清潔，到最終的鈍化處理，每一環(huán)節(jié)都旨在維護(hù)不銹鋼固有的耐腐蝕性，并賦予其持久、高品質(zhì)的表面狀態(tài)。嚴(yán)格遵循此流程，是確保工件滿足工業(yè)與裝飾高標(biāo)準(zhǔn)要求的關(guān)鍵。
