自動噴砂設備工作原理詳解

自動噴砂設備是集機械傳動、氣力輸送、自動控制與環保除塵于一體的現代化表面處理裝備。

自動噴砂設備工作原理可概括為：以壓縮空氣為動力，通過負壓引射磨料形成高速射流沖擊工件，同時依靠自動化系統完成輸送、噴射與回收的全流程控制。

一、噴射核心：負壓引射與動能轉換

自動噴砂設備的工作起點是氣源系統。壓縮空氣經調壓、除水、過濾后，通過主氣路進入噴砂主機和噴槍系統。

其噴射原理遵循流體力學中的負壓引射機制：

1、壓縮空氣進入噴槍：高壓空氣在噴槍內部通過特殊設計的噴嘴腔體時，流速急劇增加，在噴嘴周圍形成局部負壓區。

2、磨料被吸入混合：這一負壓產生強大的引射作用，將儲料斗中的磨料通過吸砂管吸入噴槍。磨料在槍體內與高速氣流充分混合。

3、高速射流形成：氣固兩相混合流從噴嘴高速噴出，直接沖擊工件表面。磨料顆粒攜帶的動能瞬間釋放，通過沖擊、切削作用剝離工件表面的氧化皮、銹蝕、舊涂層，或形成預期的粗糙度與啞光效果。

噴嘴通常采用高耐磨材料（如碳化硼、陶瓷）制造，以保證長期連續工作的穩定性。

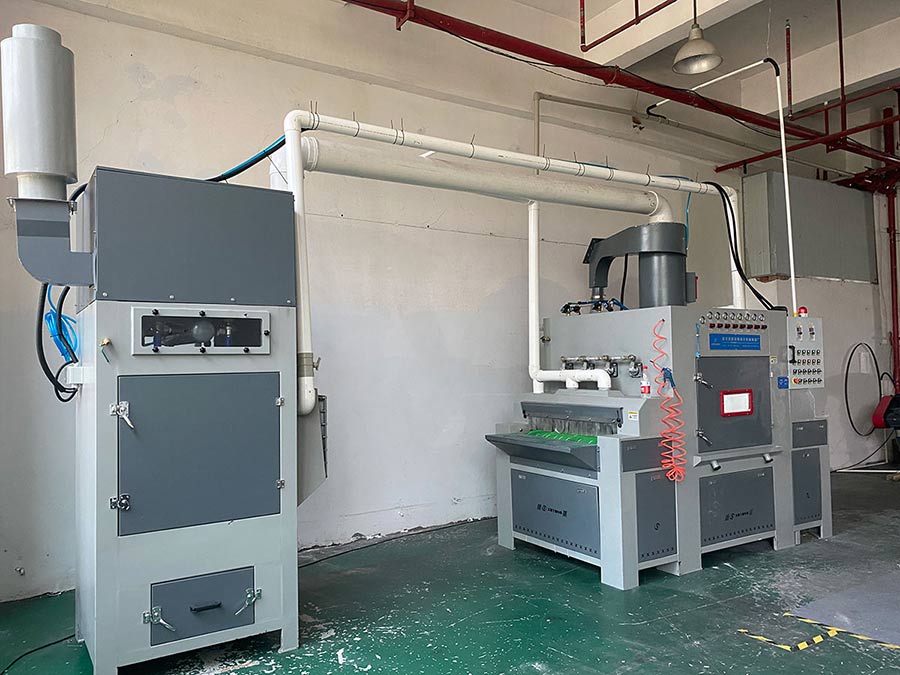

圖：深圳百超機械輸送式自動噴砂機

二、自動控制：PLC與感知執行系統

自動化是此類設備的精髓所在，由可編程控制器（PLC）為核心的電氣系統統一協調：

1、參數設定與記憶：操作人員通過人機界面設定噴砂壓力、噴槍擺動頻率、輸送速度、加工時間等工藝參數。PLC系統可存儲多組工藝配方，方便不同工件快速切換。

2、順序控制：PLC根據預設程序，依次控制各執行機構動作——輸送系統啟動、噴槍開啟、搖擺機構運行、吹凈裝置工作等，實現全過程自動化。

3、傳感與反饋：設備配備位置傳感器、壓力傳感器、電流檢測裝置，實時監控各部件運行狀態。出現異常時自動報警或停機，保障安全生產。

三、工件輸送：運動機構與工位配合

自動噴砂設備根據工件特點設計不同的輸送方式，確保加工均勻高效：

1、輸送式：皮帶或輥道連續輸送工件通過噴砂區，適用于板材、型材的連續批量生產。

2、轉盤式：大轉盤間歇回轉帶動工件進入噴砂工位，小轉盤自轉保證工件各面均勻受噴，適用于盤類、圓柱類工件。

3、懸掛式：吊鉤鏈條輸送系統將工件懸空送入噴砂室，適用于大型或復雜結構件。

4、履帶式：封閉滾筒內履帶帶動工件翻滾，使小零件各面均勻受噴。

四、循環回收：磨料分離與除塵凈化

高效循環是自動噴砂設備持續作業的關鍵：

1、磨料回收：噴砂室底部設有螺旋輸送機或斗式提升機，將噴落的磨料與雜質混合物收集并輸送至頂部分離器。

2、風選分離：在分離器內，物料形成均勻幕簾下落，水平氣流從中穿過。密度大的完好磨料落入儲料斗循環使用，破碎粉塵被吸入除塵系統。

3、除塵凈化：濾筒式或布袋式除塵器對含塵氣體進行過濾，潔凈空氣達標排放，保證作業環境符合環保要求。

總結：

自動噴砂設備的工作原理是一個氣動噴射、自動控制、機械輸送與循環回收四位一體的精密閉環系統。其核心價值在于：通過自動化技術將傳統手工噴砂的隨機性轉化為標準化、可復制的工業過程，實現表面處理質量與效率的雙重突破。
